土工膜滲漏破損探測技術

土工膜滲漏破損探測技術：

土工膜滲漏探測方法電學滲漏破損探測法，是目前防滲土工膜滲漏破損探測最可靠和有效的方法。電學滲漏破損探測法參考的技術標準“土工膜電學滲漏破損探測方法選擇與技術標準” (ASTMD 6747)規定了具體工程可以選擇檢測儀器、方法和程序。

土工膜電學滲漏破損探測基本原理簡單來說是在土工膜上施加電場，通過在電勢場內移動探測設備探測到回路的位置，從而找到滲漏點。用于土工膜電學滲漏破損探測的主要兩種方式：雙電極法和水槍法。雙電極法用于土工膜上有砂石/泥土覆蓋情況下的滲漏破損探測，水槍法適用于沒有任何覆蓋的裸露土工膜表面的滲漏破損探測。

1、雙電極法土工膜滲漏破損探測

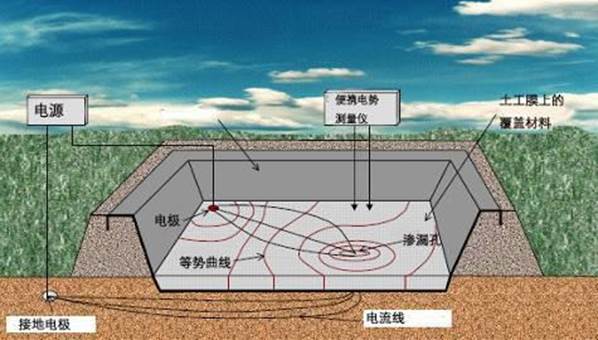

在雙電極土工電學滲漏破損探測方法中，將不同電勢施加到土工膜（泥土或水）上面及其下面。覆蓋土工膜的泥土或水的電勢場相對均勻。土工膜為一種極其有效的絕緣體，在存在孔洞時電場導通，通過移動測量?jī)x探測導通位置，精確定位產生滲漏孔洞的點。原理如下圖：

雙電極法土工膜滲漏破損探測，需要注意特殊的工況條件。如果位置探測區域外部泥土存在電接觸，則需要進行必要的絕緣處理：砂礫石層覆蓋的土工膜，需要將砂礫石打濕，保證其導電性；如果碰到下雨天，不建議進行滲漏勘査。

雙電極法適用于土工膜上覆蓋有水、泥漿、砂、有機泥土、礫石和粘土。

2、水槍法土工膜滲漏破損探測

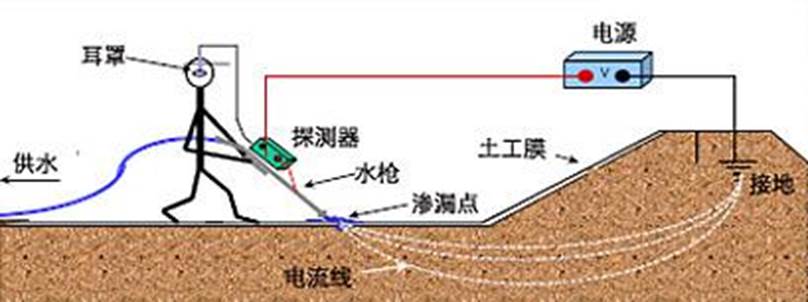

水槍法土工膜滲漏破損探測，可以對沒有覆蓋(防護泥土、土工織物等)的土工膜進行滲漏檢測。 在土工膜安裝期間或在清潔之后特別適合于使用這種技術。水槍法土工膜滲漏破損探測是土工膜安裝工程質量保證的一種重要工具。原理如下圖：

水槍法土工膜滲漏破損探測需要根據各種不同實際工況，采用不同的探測措施，保證土工膜和基礎層有良好的接觸。

3、傳統的施工質量保證和電學滲漏破損探測的對比

傳統的施工質量保證程序（CQA)——聚焦于焊縫

電學滲漏破損探測(ELS)——施工完成后的整體滲漏檢測

1、安裝施工時，只有5%的襯墊測試

2、很少的焊縫破壞性試驗，粗略估計 不足2%

3、典型的焊縫破壞性試驗是每4萬平米50次

4、100cm的破壞焊縫試驗需要300cm~350cm的擠出焊接

5、質量保證程序在土工膜安裝完成時停止

1、電學滲漏破損探測，每10000平米的面積上，平均發現15個孔洞

2、電學滲漏破損探測可以在排水層I 保護土層鋪設后進行

3、土工膜完整性的最有效檢測方式， 全面積的非損傷性滲漏破損檢測

4、低成本、高效率的防滲土工膜施工質量保證的有效手段

4、長期滲漏監測和電學滲漏破損探測的對比

長期滲漏監測系統——運營過程中的監測

電學滲漏破損探測（ELS）——施工完成后的整體滲漏檢測

1、每隔3到5米需要埋放一個電極，埋放的電極有可能破壞土工膜，不適合大面積的填埋區

2、在填埋運營的過程中監測，發現滲漏，沒有辦法進行修補，滲漏依然存在

3、線纜或者電極故障和老化，無法進行維修和更換

4、造價很高，每平米的造價超過100元。 投資長期監測的費用，可以加鋪兩到三層土工膜。

1、填埋場施工完成后即進行探測，不需要專門預埋電極。

2、電學滲漏破損探測可以在排水層/保護土層鋪設后進行，能夠準確定位孔洞位置， 定位偏差不超過30cm。孔洞修補后再填埋垃圾，最大限度減少滲漏的發生。

3、土工膜完整性的最有效檢測方式， 全面積的非損傷性滲漏破損檢測

4、低成本、高效率的防滲土工膜施工 質量保證的有效手段

高達97%的土工膜缺陷是在施工過程中造成的，傳統的施工質量保證體系很難也不可能控制土工膜的施工破壞。操作人員的粗心大意或者不按照科學的程序施工，都會造成土工膜的大量破損。在土工膜上的排水層I保護土層施工完成后，采用電學滲漏破損探測，是保證防滲工程品質的最有效手段。
